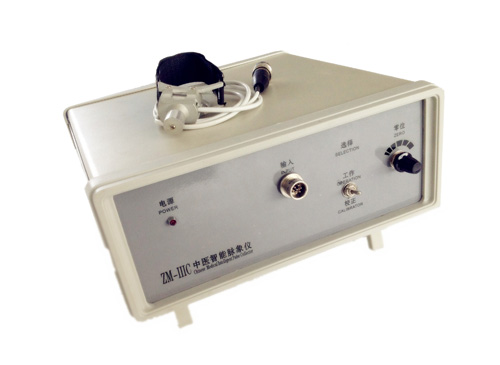

ZM-IIIC中医脉象仪又称为脉象采集仪及脉诊仪，用于无创伤性中医脉象检测，能实时显示和存储数字化脉波信号，自动判读脉象的位、数、形、势，识别脉图特征参数，并以多维逻辑判断模式确定脉名；能以脉诊检测为线索，经人机对话询问病人症状，作出初步的八纲和脏腑辩证结论，能显示和打印系列脉图、最佳脉图及其特征参数、取脉压力、脉幅趋势图、40秒脉波趋势图等组成的脉图检测报告，以及脉象提示的动脉系统张力、阻力、生理年龄、自律神经平衡状态和辩证结论等组成的临床辅助诊断报告。



一、 仪器用途：

本仪器作为中医临床检测和基础实验教学的智能化仪器，可广泛用于中医诊断学实验教学以及中医各科的临床辅助诊断、病情监护，中药、针灸、康复、保健措施的疗效评价，为教学、科研、临床提供客观指标，本仪器在计算机网络远程教学和远程诊断方面也有良好的应用前景。



二、仪器组成：

■ 硬件：由MH-IIA型单探头脉象换能器、脉象采集器（含A/D转换器）、USB数据线以及用户自备电脑（留有空置的串行通讯口）和LQ模式点阵打印机等组成。

■ 软件：ZM-IIIC智能型中医脉象仪操作系统（由仪器附带的光盘安装），工作于WINDOWS工作平台，有简体中文和英文版两种软件系统。



三、技术指标：

（一）MH-IIA型单探头脉象换能器：

■ 灵敏度：0.5mv/克力（桥压6V）

■ 线性范围：0-250克力

■ 温度漂移：小于2%（F.S）（-5℃－+40℃）

■ 机械滞后：小于1%（F.S）

■ 输出阻抗：1kΩ

■ 固有谐振频率：大于1000HZ（-3db）

■ 最大垂直位移距离：大于15mm



（二）脉象采集器：

A：交流放大回路（脉搏波回路）：

■ 输入动态范围：0-25mv（相当0-50克力，动态力）

■ 满幅输出：4.5V

■ 时间常数：大于3秒

■ 上限截止频率：大于1000HZ（-3db）

B：直流放大回路（取脉压力回路）：

■ 输入动态范围：0-125mv（相当0-250克力，静态力）

■ 电源：交流220V/50HZ或110V/60HZ（根据用户要求定）

■ 功耗：小于10VA

■ 尺寸：24×23×9cm

■ 重量：0.5kg；

■ 连续工作时间：4小时，停机1小时后再开机。

C：A/D转换器：4路12位A/D转换。
